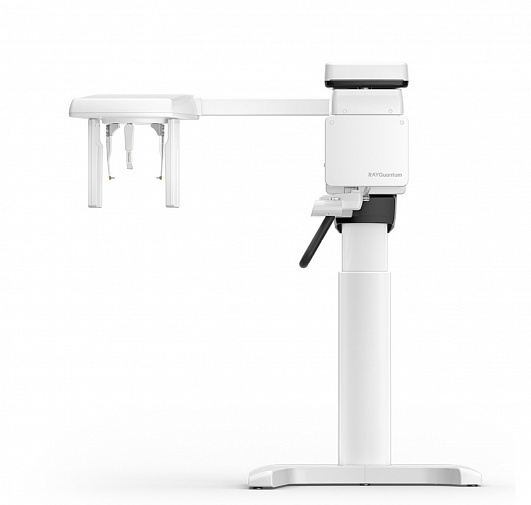

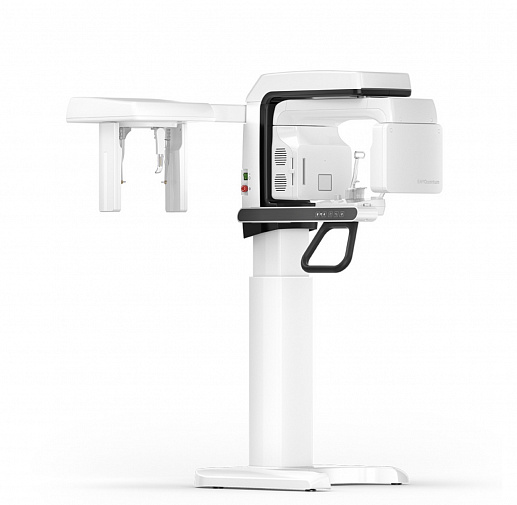

Ray α-SM3D Quantum 16x10 — дентальный 3D-томограф
Ray α-SM3D Quantum — конусно-лучевой компьютерный томограф последнего поколения от Ray (Южная Корея) с функциями КЛКТ и панорамной съёмки. Разработан для точной 3D-диагностики в имплантологии, ортодонтии, хирургии и эндодонтии. Модульная архитектура рассчитана на долгую эксплуатацию и последующее дооснащение дополнительными опциями. Технология RAYQuantum обеспечивает всестороннюю визуализацию зубов и лицевых костей при минимальном воздействии радиации.
Расширенное поле обзора 16×10 см — один снимок, все детали
- FOV 16×10 см — за одно сканирование аппарат захватывает весь зубной ряд, третьи моляры, оба височно-нижнечелюстных сустава, околоносовые пазухи, дыхательные пути и шейный отдел позвоночника. Врачу не нужно делать несколько снимков — полная картина доступна сразу
- Диаметр FOV до 16 см — расширенный обзор позволяет проводить комплексное обследование полного зубного ряда, третьих моляров, двусторонний анализ ВНЧС, анализ дыхательных путей и шейного отдела позвоночника
- Высота FOV до 10 см — одним сканированием визуализируются нижнечелюстной нерв, полный зубной ряд, верхнечелюстная пазуха, альвеоло-антральная артерия и соустье. Незаменимо для хирурга при имплантации, а в ортодонтии — для исследования ретинированных и сверхкомплектных зубов
- Максимальный FOV до 16×16 см при сшивке — программа автоматически объединяет два скана в одно увеличенное изображение для планирования сложных случаев и анализа крупных анатомических зон
- Предустановленные параметры FOV — типовые области съёмки уже заложены в интерфейсе, выбор зоны сканирования занимает 1–2 клика мышью без ручной настройки
Высокое разрешение и технологии обработки изображений RAYQuantum
- Разрешение 150 микрон — исключительная чёткость изображений для точной диагностики и детального планирования имплантаций и лечения
- Размер вокселя от 100 до 200 мкм — воксель — это минимальная точка 3D-изображения (как пиксель, но в объёме). Чем меньше воксель, тем выше детализация: врач различает тонкие стенки каналов, микротрещины корней и границы костной ткани
- Технология MAR (Metal Artifact Reduction) — у пациентов с коронками, штифтами или имплантами металл создаёт на снимке яркие засветы и полосы. MAR программно удаляет артефакты от металла, позволяя видеть ткани рядом с металлическими конструкциями. Работает в режиме Jaw (челюсть)
- Технология DPNR (Detail Preserving Noise Reduction) — цифровой шум (зернистость) снижает читаемость мелких структур на КЛКТ-снимках. DPNR убирает шум, но сохраняет контуры и детали анатомии — костные трабекулы, стенки каналов, периодонтальные щели остаются чёткими
- Снижение рассеивания света — специализированная технология RAYQuantum уменьшает рассеивание, что повышает точность диагностики и планирования лечения
Скорость работы
- Время КЛКТ-сканирования — от 4 до 14 секунд — быстрый скан означает минимум движений пациента и снимок без смазов. Короткая экспозиция также снижает лучевую нагрузку
- Режим быстрого сканирования — отдельный протокол для пациентов, которым тяжело долго сохранять неподвижное положение (дети, пожилые, особые случаи)
- Реконструкция 3D-изображения — 7 секунд — после окончания сканирования готовый 3D-снимок появляется на экране через 7 секунд. Врач сразу приступает к анализу, а время ожидания пациента сокращается
- Панорамная съёмка — до 13,01 секунд — стандартный обзорный снимок (ОПТГ) формируется быстро и комфортно для пациента
Качественная панорама — технология AMF
- Adaptive Moving Focus (Адаптивный движущийся фокус) — при панорамной съёмке аппарат автоматически выбирает оптимальный слой фокусировки по ходу вращения
- Результат — резкая панорама без размытых участков, чёткая визуализация пародонта и точная локализация очагов поражения
Клиническое применение
- Имплантология — 3D-визуализация костного гребня, измерение высоты и ширины кости, определение расстояния до нерва, планирование позиции имплантов, изготовление хирургических шаблонов
- All-on-X (всё на Х-имплантатах) — планирование полной реабилитации на 4 или 6 имплантах с точным позиционированием в обход анатомических структур
- Ортодонтия — обнаружение ретинированных и сверхкомплектных зубов, анализ их положения в кости, планирование перемещения зубов и консультации пациента
- Хирургия — планирование операций, изготовление хирургических шаблонов, удаление моляров с оценкой близости корней к нерву и пазухе
- Комплексное лечение — визуализация всех зон за одно исследование для составления единого плана лечения от начала до конца
- Двусторонний анализ ВНЧС — одновременная оценка обоих височно-нижнечелюстных суставов на одном снимке: положение головки, состояние суставной щели, деформации
- Анализ околоносовых пазух и дыхательных путей — оценка проходимости верхних дыхательных путей (актуально при храпе и апноэ), выявление одонтогенных синуситов
Комфорт и эргономика
- Позиционирование «лицом к лицу» — оператор стоит напротив пациента и видит его лицо во время установки. Зрительный контакт и общение в режиме реального времени снижают тревожность, а прямой обзор помогает точно зафиксировать голову и получить чёткую визуализацию
- Компактный размер — благодаря компактному дизайну RAYQuantum устанавливается даже в небольшом рентгеновском кабинете без перепланировки помещения
- Оптимизированный рабочий процесс — минимум перемещений пациента при съёмке обеспечивает комфортное проведение визуализации
- Доступность для пациентов в инвалидных колясках — конструкция позволяет провести сканирование без необходимости пересаживать пациента

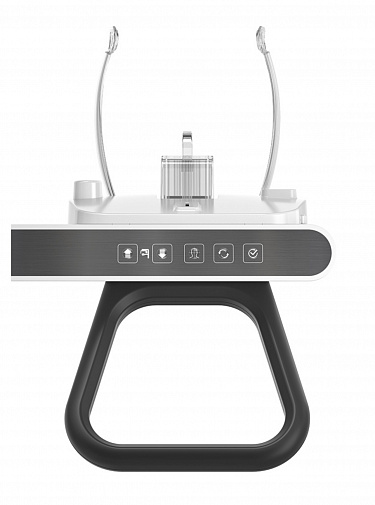

- Беспроводной RF-пульт управления — оператор запускает съёмку дистанционно, оставаясь рядом с пациентом до последнего момента
Простой и понятный интерфейс
- Тёмный режим интерфейса — тёмный фон повышает контрастность рентгеновских снимков и снижает нагрузку на глаза врача при длительной работе
- Интуитивное управление — понятная структура меню помогает пользователям любого уровня достигать максимальных результатов без длительного обучения
Программное обеспечение
- SMARTDent (2D-визуализация) — встроенное управление настройками изображения, виртуальное моделирование расположения имплантов и корневых каналов, простой и эффективный поиск пациентов по ID, имени, дате и методу, 16-битная полнопрофильная обработка DICOM 3.0, поддержка TWAIN, удобное расположение элементов
- OnDemand 3D — точная диагностика и анализ, мощный 3D-рендеринг, панорамные изображения и поперечные сечения, моделирование расположения имплантов и каналов, простой анализ ВНЧС и дыхательных путей, печать DICOM и запись исследований на CD/DVD
- Совместимость с интраоральными и лицевыми 3D-сканерами — данные КЛКТ можно совместить с оптическими сканами для создания единой цифровой модели и проектирования STL-файлов хирургических шаблонов и протезов
Система поддержки RAYGuard
- Удалённый мониторинг 24/7 — аппарат постоянно передаёт данные о своём состоянии на сервер производителя. Все установленные рентгеновские аппараты отслеживаются автоматически, а возникающие ошибки фиксируются ещё до обращения клиники
- Оперативная удалённая диагностика — инженер подключается к аппарату дистанционно и устраняет проблему без выезда. Сокращается время простоя оборудования, исключается необходимость многократных посещений для решения одной и той же проблемы
Ключевые преимущества Ray α-SM3D Quantum
- 2 в 1 — КЛКТ и панорамная съёмка в одном аппарате, с возможностью последующего дооснащения цефалостатом и дополнительными опциями
- Расширенный FOV 16×10 см — максимальный охват анатомических областей за одно сканирование без повторных съёмок
- Двойная система улучшения изображения MAR + DPNR — совместная работа алгоритмов убирает артефакты от металла и снижает шум с сохранением деталей
- Технология AMF — чёткая панорама без размытых участков для оценки пародонта и поражений
- Реконструкция за 7 секунд — снимок готов практически мгновенно после сканирования
- Разрешение 150 микрон — детализация на уровне премиум-сегмента
- Минимальная лучевая нагрузка — технология RAYQuantum снижает воздействие радиации на пациента
- Модульная конструкция — начните с базовой комплектации и добавьте опции позже: инвестиция растёт вместе с клиникой
- Компактный корпус — помещается в малогабаритный рентген-кабинет
- Система RAYGuard — круглосуточный удалённый мониторинг и диагностика снижают простои и расходы на сервис
- Производство Ray (Южная Корея) — крупный специализированный производитель дентальной визуализации с развитой сервисной сетью и наличием запчастей
Технические характеристики
| Модель | RAYQuantum (α-SM3D) |
| Тип | Конусно-лучевая компьютерная томография (КЛКТ), панорамная |
| Положение пациента | Стоя (доступно для инвалидных колясок) |
| Фокальное пятно | 0,5 мм |
| Анодный ток | 1–17 мА |
| Мощность излучения | 60–100 кВ |
| Зона сканирования КЛКТ | 16×10 (В) см, макс. 16×16 см (сшивка) |
| Время сканирования КЛКТ | 4–14 сек |
| Размер вокселя | 100–200 мкм |
| Режим быстрого сканирования | Да |
| Время панорамной съёмки | макс. 13,01 сек |
| Реконструкция 3D | 7 сек |
| Разрешение изображения | 150 микрон |
| Соответствие | Постановление № 560Н от 09.06.2020 |
| Номенклатурный номер | 191240 |
Комплектация
- Основной модуль томографа Ray α-SM3D Quantum
- Мощный компьютер и монитор
- Клавиатура и мышь
- Программное обеспечение для визуализации и моделирования (SMARTDent + OnDemand 3D)
- Беспроводной RF-пульт управления
